manual completo central PPA universal full,com ou sem reed digital.

manual central universal full completo,
dica: antes de começar a programação leia o manual calmamente, identifique as chaves,botoes e Jumpers da placa,para não ficar perdido na hora da programação.
este manual é especifico para este modelo de central de comando.
segue abaixo o manual completo, veja a imagem da placa de comando.



Principais características
1. Opera tanto para sensor Reed Digital (Encoder Hall) como para sensor Reed Magnético
(Analógico).
2. Módulo receptor R. F. 433,92 MHz incorporado.
3. Code learning até 160 transmissores diferentes e independentes dos botões.
4. Programação individual para cada transmissor, sendo:
5. Entradas para:

• Comando somente para abertura (CA), para aplicações de cancelas ou portas sociais
quando utilizando sensor veicular ou radar de porta.
• Comando somente para fechamento (CF).
• Botoeira externa (BOT).
• Fotocélula (FOT).
• Módulo receptor R. F. avulso (RX).
• Módulo sensor de corrente para funções de anti-esmagamento.
• Parada de emergência (CA+CF).
• Módulo TRANSFER.

6. Saídas para:

• Módulo de sinaleiro.
• Módulo de trava.
• Módulo para luz de garagem.
7. Controle do motor:
• Partida Suave.
• Embreagem eletrônica.
• Frenagem eletrônica.
• Torque pulsante.

Considerações importantes:
A central irá ignorar tentativas de programação e gravação de transmissores nas condições
de fechado (fim de curso), ciclo de abertura, ciclo de fechamento ou temporizando para
fechamento automático (PAUSA).

Funções dos botões "GRV", "+" e "–"

Botão GRV:
1. Em operações de funcionamento para acesso, ou seja, modo de programação desativado
(todas as chaves das Dips na posição OFF), atua como comando para abertura/fechamento.
2. Em operações de programação da central ou gravação do transmissor atua como entrada
para atualização de memória.
Botão "+":
1. Em operações de programação da central, atua como "incremento" dos valores das
funções.
2. Durante memorização de percurso, atua como sensor fim de curso.
Botão "–":
1. Em operações de programação da central, atua como "decremento" dos valores das
funções.
2. Durante memorização de percurso, atua como sensor fim de curso.

Selecionando modo de operação com sensores fim
de curso FCA e FCF (modo analógico)
1. Abrir o jumper RD/FC.
2. Selecionar qualquer função para programar a central e após pressionar e liberar o botão GRV
a informação do jumper RD/FC será atualizada na memória.

Selecionando modo de operação com encoder
digital (modo reed digital)
1. Fechar o jumper RD/FC.
2. Selecionar qualquer função para programar a central e após pressionar e liberar o botão GRV
a informação do jumper RD/FC será atualizada na memória.


Funções dos leds SN , SET e PWR

Led SN:
1. Após Power-On-Reset.
       1.1 Pisca 1x (rede elétrica 60 Hz).
       1.2 Pisca 2x (rede elétrica 50 Hz).
2. Ciclo de abertura (pisca normal 3x).
3. Ciclo de fechamento (pisca normal 4x).
4. Ciclo de abertura com falha de encoder (pisca inverso 3x).
5. Ciclo de fechamento com falha de encoder (pisca inverso 4x).
6. Temporizando para fechamento automático PAUSA (modo relógio).
7. Aceso contínuo (entrada fotocélula atuada).
8. Gravação de transmissores.
      8.1 Pisca 1x (gravou um novo transmissor+tecla+configuração).
      8.2 Pisca 2x (transmissor já gravado, atualiza tecla+configuração).
      8.3. Pisca 3x (memória cheia).

Led SET (modo de programação):
1. Piscando (valor mínimo permitido ou função desativada ou alarme de atenção na função).
2. Apagado (valor intermediário entre mínimo e máximo).
3. Aceso (valor máximo permitido ou função ativada).

Led PWR (motor em funcionamento):
1. Apagado (ciclo de partida suave ou embreagem eletrônica ativa).
2. Ligado (ciclo da tensão máxima na partida ou embreagem desativada ou ciclo da frenagem
eletrônica).

Funções da entrada CA
1. Comando para ciclo de abertura do portão.
2. Durante ciclo de abertura do portão, será ignorado.
3. Durante temporização para fechamento automático (PAUSA), se houver comando, o
contador será cancelado e, somente após ser liberado, será reinicializado.

Funções da entrada CF
1. Se programado para funções somente de comando (função#26):
1.1 Comando para ciclo de fechamento do portão.
1.2 Durante ciclo de fechamento do portão, será ignorado.
1.3 Durante temporização para fechamento automático (PAUSA), se houver comando, o
contador será cancelado e inicializará o ciclo para fechamento.

2. Se programado para funções de sensor veicular para cancelas (função#26):
2.1 Durante ciclo de abertura do portão, se atuado o sensor CF e quando fim de percurso for
alcançado, o fechamento será instantâneo (tempo para fechamento = 0seg. Função#12) ou
será temporizado (tempo para fechamento <=> 0 seg. Função#12).
2.2 Durante ciclo de fechamento do portão, se atuado o sensor CF, será revertido à rotação
do motor e, quando fim de percurso for alcançado, o fechamento será instantâneo (tempo
para fechamento = 0seg. Função#12) ou será temporizado (tempo para fechamento <=>
0 seg. Função#12).

Parada de emergência (CA + CF)
1. Durante ciclo de abertura ou fechamento do portão, se atuado ambos os sensores CA+CF,
será considerado como parada de emergência do motor.
2. Enquanto permanecer ambas as entradas CA+CF atuadas, não aceitará nenhum comando.


PROGRAMAÇÕES BÁSICAS

GRAVAR TRANSMISSORES
1. Code learning até 160 transmissores.
2. Mover a chave TX da Dip para a posição ON.
3. Selecionar configuração do transmissor (AS + CMDA).
4. Pressionar botão do transmissor.
5. Pressionar e liberar o botão GRV.
6. Verificar led SN.
7. Liberar botão do transmissor.
8. Voltar para passo 3 para continuar gravação.
9. Para finalizar, mover a chave TX da Dip para a posição OFF.
Para funcionar o transmissor no modo automático é necessário a central também ser
programada no modo automático.

FORÇA (EMBREAGEM ELETRÔNICA )
1. Mover a chave FORCA da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir a força.
3. Verificar o led SET.
4. Para finalizar, mover a chave FORCA da Dip para a posição OFF.
Níveis:
0 a 13 = 60 Hz.
0 a 16 = 50 Hz.

MODO AUTOMÁTICO / SEMI-AUTOMÁTICO
1. Mover a chave PAUSA da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir o tempo.
3. Verificar o led SET.
4. Para finalizar, mover a chave PAUSA da Dip para a posição OFF.
Níveis: 0 a 120
0 = semi-automático.
1 = 2,00 seg.
120 = 240,00 seg. (4,00 min) .

MEMORIZAÇÃO AUTOMÁTICA DO TEMPO A/F E PERCURSO
1. Mover a chave AF da Dip para a posição ON.
2. Pressionar e liberar o botão GRV.
3. O motor é acionado para ciclo de fechamento até fim de percurso
(sensor FCF, encoder digital ou botões +/-).
4. Após 1,0 segundo, o motor é acionado para ciclo de abertura
memorizando o percurso pelo tempo A/F ou pulsos pelo encoder digital
até fim de percurso (sensor FCA, encoder digital ou botões +/-).
5. O tempo de percurso A/F é adicionado mais 2,0 seg. (modo Analógico)
ou 4,0 seg. (modo Reed Digital).
6. Para finalizar, mover a chave AF da Dip para a posição OFF.

TEMPO DE ACIONAMENTO DO FREIO
1. Mover a chave FREIO da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir o tempo.
3. Verificar o led SET.
4. Para finalizar, mover a chave FREIO da Dip para a posição OFF.
Níveis: 0 a 100
0 = freio desligado.
1 = 20,0 mseg.
100 = 2000,0 mseg.

TEMPO DA LUZ DE GARAGEM
1. Mover a chave LG da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir o tempo.
3. Verificar o led SET.
4. Para finalizar, mover a chave LG da Dip para a posição OFF.
Níveis: 0 a 24
0 = não temporiza, desliga imediatamente após FCF.
1 = 10,0 seg.
24 = 240,0 seg. (4,0 min).

TEMPO DO SINALEIRO
1. Mover a chave SIN da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir o tempo.
3. Verificar o led SET.
4. Para finalizar, mover a chave SIN da Dip para a posição OFF.
Níveis: 0 a 20
0 = modo contínuo.
1 = modo oscilante em 50,0 mseg.
20 = modo oscilante em 1000,0 mseg.

TRAVA ON / OFF
1. Mover a chave TRV da Dip para a posição ON.
2. Usar os botões + e – para ligar e desligar.
3. Verificar o led SET.
4. Para finalizar, mover a chave TRV da Dip para a posição OFF
Níveis: Nenhum.
Botão + = ativar antes de abrir o portão (FCA).
Botão – = desativar.

PROGRAMAÇÕES AVANÇADAS


HABILITA / DESABILITA REVERSÃO PELO COMANDO
1. Mover as chaves TRV e SIN da Dip para a posição ON.
2. Usar os botões + e – para desativar e ativar.
3. Verificar o led SET.
4. Para finalizar, mover as chaves TRV e SIN da Dip para a posição OFF.
Níveis: Nenhum.
Botão – = ativar reversão pelo comando.
Botão + = desativar.

APAGAR TODOS OS TRANSMISSORES
1. Mover as chaves FORCA e SIN das Dip's para a posição ON.
2. Verificar o led SET.
3. Pressionar e liberar o botão GRV.
4. Para finalizar, mover as chaves FORCA e SIN das Dip's para a
posição OFF.




TEMPO PARA FECHAMENTO AUTOMÁTICO APÓS MEMORIZAR COMANDO CF
1. Mover as chaves PAUSA e AF da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir o tempo.
3. Verificar o led SET.
4. Para finalizar, mover as chaves PAUSA e AF da Dip para a
posição OFF.
Níveis: 0 a 60
0 = fechamento instantâneo..
1 = fechamento temporizado em 1,0seg.
60 = fechamento temporizado em 60,0seg.

HABILITA / DESABILITA CONTROLE TORQUE PULSANTE
1. Mover as chaves FORCA e PAUSA da Dip para a posição ON..
2. Usar os botões + e – para ativar e desativar.
3. Verificar o led SET.
4. Para finalizar, mover as chaves FORCA e PAUSA da Dip para a
posição OFF.
Níveis: Nenhum.
Botão + = torque pulsante variável.
Botão – = torque pulsante fixo.

FORÇA DO TORQUE PULSANTE ÁREA FIM DE CURSO ABERTURA
1. Mover as chaves FORCA e TRV das Dip's para a posição ON.
2. Usar os botões + e – para aumentar e diminuir a força.
3. Verificar o led SET.
4. Para finalizar, mover as chaves FORCA e TRV das Dip's para a
posição OFF.
Níveis: 1 a 6
Botão + = aumentar força.
Botão – = diminuir força.

FORÇA DO TORQUE PULSANTE ÁREA FIM DE CURSO FECHAMENTO
1. Mover as chaves FORCA e AF da Dip para a posição ON.
2. Usar os botões + e – para aumentar e diminuir a força.
3. Verificar o led SET.
4. Para finalizar, mover as chaves FORCA e AF da Dip para a
posição OFF.
Níveis: 1 a 6
Botão + = aumentar força.
Botão – = diminuir força.

VELOCIDADE DO TORQUE PULSANTE ÁREA FIM DE CURSO ABERTURA
1. Mover as chaves AF e TRV das Dip's para a posição ON.
2. Usar os botões + e – para aumentar e diminuir a velocidade.
3. Verificar o led SET.
4. Para finalizar, mover as chaves AF e TRV das Dip's para a
posição OFF.
Níveis: 1 a 26
Botão + = aumentar velocidade.
Botão – = diminuir velocidade.

TRANSFER

SALVAR TRANSMISSORES + CONFIGURAÇÕES = jumpers FORCA +PAUSA +AF

1. Conectar o Transfer na placa.
2. Mover as chaves FORCA, PAUSA e AF da Dip para a posição ON.
3. O led vermelho do Transfer deverá ficar piscando. Enquanto estiver piscando não retirá-lo
da placa.

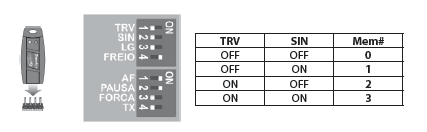

4. Selecionar em qual memória dentro do Transfer (Mem#0, Mem#1, Mem#2 ou Mem#3) será
armazenado os transmissores+configurações da central.

5. Pressionar e liberar o botão GRV.
6. O led amarelo do Transfer irá acender enquanto a central estiver transferindo os dados. Após
término da transferência, o led amarelo do Transfer irá apagar indicando que já contém os
dados da central armazenados.
7. Mover as chaves FORCA, PAUSA e AF da Dip para a posição OFF e o led vermelho irá apagar.
Neste momento, pode-se desconectar o Transfer da central.


RECUPERAR OS TRANSMISSORES + CONFIGURAÇÕES = jumpers PAUSA +AF+FREIO

1. Conectar o Transfer na placa.
2. Mover as chaves PAUSA, AF e FREIO das Dip's para a posição ON.
3. O led vermelho do Transfer deverá ficar piscando. Enquanto estiver piscando não retirá-lo
da placa .
4. Selecionar em qual memória dentro do Transfer (Mem#0, Mem#1, Mem#2 ou Mem#3) será
recuperado os transmissores+configurações para a central.

5. Pressionar e liberar o botão GRV.
6. O led amarelo do Transfer irá acender enquanto o Transfer estiver transferindo os dados.
Após término da transferência, o led amarelo do Transfer irá apagar indicando que já transferiu
os dados armazenados para a central.
7. Mover as chaves PAUSA, AF e FREIO das Dip's para a posição OFF e o led vermelho irá apagar.
Neste momento pode-se desconectar o Transfer da central.

Diagrama de Ligação



4 comentários:

14 de março de 2014 12:11 Marcos Aurelio Rocha Nascimento disse...

Ok meu caso é para diminuir em 5 centímetros o fechamento do portão espiral ,"tipo porta de bar de aço" pois ao colocar o novo piso ficou com 5 centímetros acima. e a central possui Dip switch para programação. como memorizar o novo percurso? os fca e fcf em digital?

14 de março de 2014 12:13 Marcos Aurelio Rocha Nascimento disse...

Preciso saber como regular o reed digital numa placa Mega com 8 dip-switch para reduzir o fechamento em 5 cm para descontar o piso novo que esta mais alto. é na chave 6 em On? como memorizar esse percurso novo?

14 de março de 2014 16:59 walson volpiceli disse...

deve-se programar novo ciclo de abertura e fechamento.
para informações mais detalhadas preciso do numero de modelo da placa

10 de setembro de 2015 23:00 Hudson disse...

Tem algum aplicativo para o celular Android ser usado como controle remoto?

Postar um comentário


Related Posts Plugin for WordPress, Blogger...
