  passo a passo instalação motor de portão basculante, tutorial completo.

     Olá neste tutorial iremos abordar a instalação de um kit motor de portão basculante.
Todos os fabricantes de motores de portão basculante mantem um PADRÃO na engenharia mecânica de seus kits de motores para modelos de instalação em especifico. O padrão que estou falando é o que vamos abordar neste tutorial.
o padrão do kit é um motor c/ moto redutor c/ rosca sem fim ou corrente, e um braço de acoplamento ao portão.

Este é o padrão de estrutura do motor de portão basculante instalado em um portão.

no nosso tutorial abordaremos este estilo de instalação.
Há outras formas de utilizar este mesmo kit motor basculante em outros modelos de portão ou outros sistemas mecânicos,
podemos utiliza-lo em portas de correr, plataformas elevadas,
elevadores, portões guilhotina, portões esteira e varias utilidades.

Sabemos que há uma padronização dos kits motores basculante quanto a medidas de braços e outras peças, variando em algumas marcas e modelos, mas a maioria é padronizada,
só que muitos portões basculantes(estrutura) não são padronizados em suas medidas variando medidas de colunas e chapas da estrutura do portão. Por terem esta variação não podemos utilizar medidas de instalação padronizadas pelo fabricante. Neste post iremos ver como identificar estas medidas.

Há dois lados de abertura do basculante.

1. sentido para fora, é aquele portão que pelo lado de dentro na parte debaixo eu empurro o portão para fora e ele abre, então o seu portão abre para fora. esta forma de abertura tem riscos de acertar um pedestre caminhando pele calçada.
2. sentido para dentro, é aquele portão que pelo lado de dentro na parte debaixo eu puxo o portão para dentro e ele abre, então o seu portão abre para dentro.

abertura para dentro

     note que a parte de baixo do portão entra para dentro do imóvel...

abertura para fora

agora veja este, a parte debaixo sai para fora do imóvel...

Os kits de motores de portão basculante mais baratos no mercado são para modelos de portão que abre para fora até 2,1m de altura na abertura,

o que diferencia um kit motor basculante para abertura do sentido para fora ou para dentro é o comprimento braço da rosca sem fim ou corrente.
nos kits mais comuns utilizados o braço é de 1,4m. utilizados em portões basculantes com abertura para fora.
para portões basculantes que abrem para dentro o kit motor deve ter o braço com1,70m a 2m  de comprimento a diante.

 é um kit com o braço mais longo que os tradicionais.

               CUIDADOS COM O PORTÃO ANTES DA instalação

 Antes de aplicar o Automatizador ao portão, alguns procedimentos deverão ser tomados:

Verifique as condições mecânicas, se o balanceamento está correto e se a abertura e o fechamento estão adequados.

Movimente a folha do portão manualmente (abrindo e fechando) e observe o esforço exigido. A folha deverá subir e descer, por todo o curso, com o mínimo de esforço;

Verifique o balanceamento da folha do portão. Levante a folha até a metade do percurso e observe se a mesma permanece parada. Se a folha permanecer parada,

o portão estará satisfatoriamente balanceado.

Esta condição de equilíbrio deve acontecer por aproximadamente 80% do curso, sendo admissível o desequilíbrio próximo aos extremos do final do curso.

O portão deverá ter uma estrutura resistente e, tanto quanto possível, indeformável.

ok vamos lá...

Para instalarmos um motor de portão basculante utilizaremos varias ferramentas sendo elas;

• maquina de solda e eletrodos 2.1/2.
• jogo chaves combinada medidas de 8mm a 19mm
• trena
• nível de mão
• lixadeira com disco de corte
• chaves fenda fina e Philips
• esquadro
• escada
• marcador (lápis)
• furadeira, dependendo do kit.

mas antes de começarmos devemos ver qual é a forma de abertura do basculante, se ele abre para dentro ou para fora e a altura do vão de abertura.
precisamos saber qual modelo de abertura do basculante e a altura de abertura e peso do portão.

 verifique estes itens e medidas;

• altura de abertura
•  sentido de abertura
• velocidade de trabalho,(tempo de abertura e fechamento)
• peso do portão
• fluxo de funcionamento por hora de trabalho

sabendo estes itens então podemos escolher o modelo do kit motor adequado a segurança ao tamanho, estrutura do portão(sentido de abertura) e ciclos por hora.

para definirmos o modelo do kit basculante e a potencia do motor em CV.
vamos ver os itens do kit motor;

• motor, moto redutor

• braço da rosca sem fim ou corrente

• braço acoplamento portão motor

Pois bem vamos começar o procedimento de instalação.

 ponto de energia



verifique o ponto de energia, para portões com abertura para fora pode instalar o ponto elétrico no alinhamento do eixo do portão.

para portões com abertura para dentro pode instalar o ponto elétrico 30cm abaixo do alinhamento do eixo do portão.

definido o ponto elétrico, vamos para a instalação.

para começarmos precisamos escolher o comprimento dos suportes para ligar braço da rosca sem fim ou corrente na coluna do portão basculante,
para sabermos o comprimento do suporte vamos utilizar o braço de acoplamento.
colocando o braço de acoplamento no Metalon do portão para tirarmos a medida da coluna até o centro do furo de acoplamento.
veja na imagem abaixo.

OBS: as medidas são variáveis , de acordo com cada estrutura de portão e modelo de kit motor basculante escolhido...

IMPORTANTE:  para portões que abrem para fora o braço de acoplamento deve-se ficar de 15 a 30cm acima do eixo do portão.
e para portões que abrem para dentro o braço de acoplamento deve-se ficar de 15 a 30cm abaixo do eixo do portão.



marcando a posição do braço.

identifique o eixo do portão e coloque o braço de acoplamento 25cm abaixo do eixo se o portão abrir para dentro...

e 25cm acima do eixo se o portão abrir pra fora.

veja exemplos:

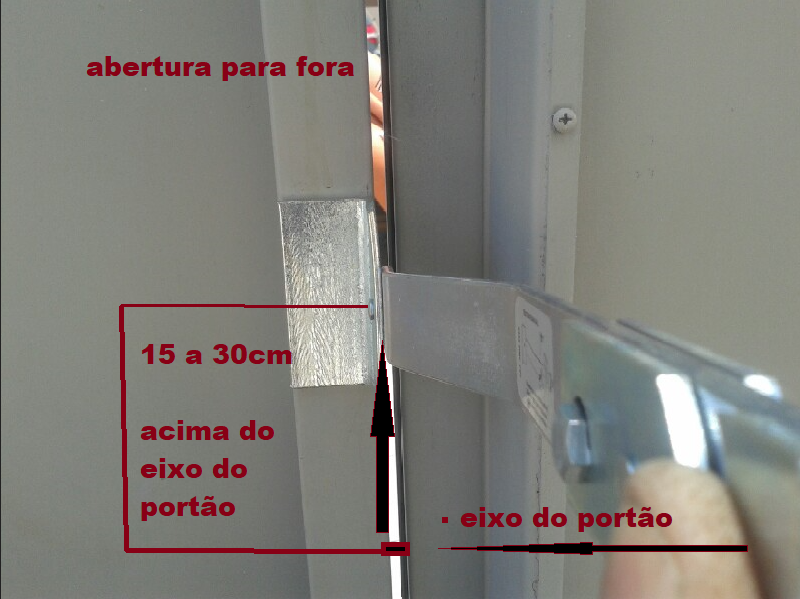

posição do braço com abertura para fora.

posição do braço com abertura para dentro.



 marque no portão o posicionamento do braço.

posicionado o braço a 25cm do eixo agora anote a medida da coluna ate o furo na ponta do braço.

veja exemplo na imagem: na imagem abaixo a medida foi de 20cm

com a medida anotada, agora vamos fixar os suportes no braço do motor.

lembrando-se que cada modelo de estrutura teremos uma medida. Veja qual é a sua medida e anote-a.

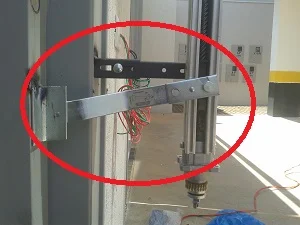

agora é hora de fixar os suportes do motor. vamos utilizar suportes ajustáveis pois eles são mais práticos; pois podem ser regulados caso haja algum erro.
veja imagem;

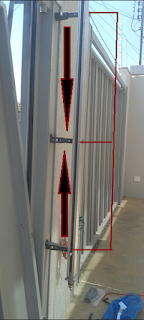

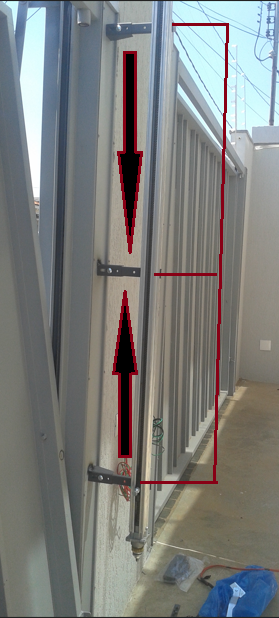

distribua os suportes ao longo do braço da rosca sem fim ou corrente, utilize no mínimo 3 suportes para os basculantes padrões. Lembrando-se que 1 dos suportes deve-se ficar em alinhamento com o braço de acoplamento na hora do fechamento, para uma maior firmeza quando o portão estiver fechado.
veja na imagem exemplos;

distribua os suportes ao longo do braço,

veja exemplo.

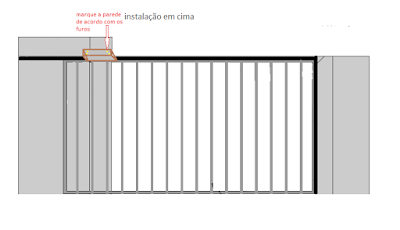

agora vamos marcar a posição do suporte na coluna do portão,

se quiser pode dar um ponto de solda no braço de acoplamento no portão.

na marcação que fizemos anteriormente.

lembrando; identifique o eixo do portão e coloque o braço de acoplamento 25cm abaixo do eixo se o portão abrir para dentro...

e 25cm acima do eixo se o portão abrir pra fora.

depois de ter ponteado o braço. agora vamos pontear o suporte na coluna, veja exemplo:

acople o braço no pino encoste o suporte na coluna e ponteie o suporte conferindo o alinhamento com o braço,

feito isso tire a medida do suporte até o canto da coluna e ponteie os outros suportes com a mesma medida.

ponto de solda nos suportes observando a mesma medida  de todos e alinhamento.

depois de ponteados o braço e os suportes deve ficar mais ou menos assim. veja imagem:

abra e feche o portão com a mão e verifique os alinhamentos se estão precisos.

confirmando a precisão dos alinhamentos você pode reforçar as soldas do braço e suportes para ficarem bem firmes.

se quiser ou se achar necessidade pode colocar reforços para maior rigidez.

veja exemplos;

agora esta na hora de colocar os finais de curso, inserindo-os na calha do basculante

nesse modelo de kit que apresentamos aqui os finais de curso estão fora do braço do basculante ja em alguns modelos os finais de curso já vem instalados de fabrica.

feito isso depois de ter reforçado as soldas e instalado os devidos reforços agora você já pode acoplar o motor no braço do kit, lembrando que em algumas marcas e modelos de kits de motor basculante. o motor vem separado do braço, e em outros modelos o kit já vem todo montado,

agora partimos para a ligação eletrônica

As centrais universais servem em quase todos os tipos de motores de portões eletrônicos sendo basculantes ou deslizantes e outros sentidos de abertura, neste poste vamos abordar a central universal da linha Garen.

 Programação do controle remoto.

Pressione e solte o botão TX da central.

O LED irá piscar e permanecer aceso.

Pressione e solte o botão do controle remoto desejado.

O LED irá piscar por alguns segundos. Enquanto o LED está piscando, pressione novamente o botão TX da central para confirmar o cadastro.

 O controle remoto será descartado caso este procedimento não seja confirmado, permanecendo o LED aceso. Após a programação dos botões dos controles remotos, aguarde 8 segundos ou pressione o botão TX da central enquanto o LED estiver aceso.

Apagar controles da memória.

 Para apagar toda a memória, pressione e solte o botão TX da central.

O LED irá piscar e permanecer aceso.

Mantenha pressionado o botão TX da central até que o LED comece a piscar rapidamente.

Quando o LED ficar aceso indica que a memória está vazia,

pressione o botão TX ou aguarde o LED apagar.

Fotocélula

 Para verificar o sentido de fechamento, acione a foto célula, onde somente durante o fechamento o portão irá reverter o sentido. Para inverter o sentido inverta o conector do fim de curso e altere as posições entre os fios de abertura e fechamento do motor.

Programação do Tempo de Abertura / Fechamento.

 Para uma maior segurança no funcionamento do automatizador é necessário fazer a programação do curso do portão.

CUIDADO QUE O PORTÃO IRÁ MOVIMENTAR DE FORMA AUTOMÁTICA.

 Com o portão parado, mude o jumper da posição OFF para CURSO,

o LED deverá piscar, mostrando que reconheceu o comando e em seguida o portão irá começar a movimentar.

A primeira movimentação é no sentido de fechamento. Caso o portão já esteja fechado ou após a primeira movimentação, o portão irá fazer uma abertura e um fechamento completo e ao final o LED permanecerá aceso.

 Retire o jumper da posição CURSO e coloque na posição OFF para finalizar a operação.

 Caso seja necessário interromper o aprendizado de curso, é possível acionar o controle remoto, onde irá parar a movimentação do portão.

Retire o jumper da posição CURSO e faça todo o procedimento novamente.

Ajuste de  fechamento automático.

 Com o portão parado, retire o jumper da posição OFF e insira na posição PAUSA.

Em seguida, a cada pressionada do botão o tempo de pausa será acrescido em 2 segundos, partindo de 0.

 No final da programação, retire o jumper da posição PAUSA e retorne para a posição OFF.

 Para apagar o tempo de fechamento automático,

 a qualquer momento onde o jumper esteja na posição PAUSA, pressione e mantenha pressionado o botão até o LED ascender por 5 segundos.

Retire o jumper da posição PAUSA e retorne para a posição OFF. pronto apagado o tempo de fechamento automático.

  Modo condomínio.

Com o jumper habilitando no modo condomínio a central passar a não aceitar comando de controle remoto enquanto está no movimento de abertura do portão e durante o movimento de fechamento faz a reversão do motor se um comando de controle remoto acontecer.

A entrada de foto célula faz a função de laço, onde ao ser acionado (levando ao GND) a entrada da foto célula o portão ignora comando de fechamento por controle remoto e após a entrada da foto célula ser liberada executa o fechamento do portão.

Ajustar o Freio eletrônico da central.

Desligue a central da rede elétrica e espere alguns segundos.

Ligue a central na rede elétrica novamente enquanto mantem pressionado o botão TX da central.

Libere o botão quando o LED permanecer aceso.

 O botão aumenta o nível , cada vez que aperta o botão TX o freio aumenta um nível

piscando o LED conforme o nível de freio. 1 piscada nível 1, 2 piscada nível 2, e assim em diante até o nível 10.

LED pisca com um intervalo maior indicando que retornou ao nível 0 com o freio desligado.

Para verificar a condição da função, retire a alimentação da central, espere alguns segundos e volte a ligar na rede elétrica. Verifique o LED durante a inicialização: número de piscadas é igual ao nível de freio .

Programação do controle remoto.

 Pressione e solte o botão TX da central.

 O LED irá piscar e permanecer aceso.

 Pressione e solte o botão do controle remoto desejado.

O LED irá piscar por alguns segundos. Enquanto o LED está piscando, pressione novamente o botão TX da central para confirmar o cadastro.

O controle remoto será descartado caso este procedimento não seja confirmado, permanecendo o LED aceso. Após a programação dos controles remotos necessários, aguarde 8 segundos ou pressione o botão TX da central enquanto o LED estiver aceso.

Para apagar toda a memória dos controles.

 Pressione e solte o botão TX da central.

 O LED irá piscar e permanecer aceso.

 Mantenha pressionado o botão TX da central até que o LED comece a piscar rapidamente. Quando o LED ficar aceso indica que a memória está vazia, pressione o botão TX ou aguarde o LED apagar.

Programação do Tempo de Abertura / Fechamento.

"DICA" Com a rampa habilitada, é obrigatório fazer a programação do curso do portão.

Pressione o botão CURSO , o LED deverá ficar aceso durante todo o processo de aprendizado.

Acione o botão programado do TX para realizar o fechamento completo do portão (até o fim de curso de fechamento).

Acione novamente o TX para realizar a abertura completa do portão (até o fim do curso de abertura).

 Ao pressionar novamente o TX, o portão deve realizar o fechamento completo (ao encontrar o fim de curso o LED piscará 3 vezes demonstrando o fim da programação e ficará apagado).

 Ajuste de fechamento automático.

com o portão parado, pressione e solte o botão CURSO.

Em seguida, mantenha pressionado o botão TX.

O led piscará indicando a contagem em segundos para o tempo de pausa.

 Para apagar o tempo de pausa pressione e solte o botão CURSO com o portão parado e, em seguida, pressione e solte o botão TX.

• Ajustar o Freio eletrônico da central.

• Desligue a central da rede elétrica e espere alguns segundos.

• Ligue a central na rede elétrica novamente enquanto mantem pressionados simultaneamente os dois botões (TX e CURSO). Libere os botões quando o LED permanecer aceso.

• O botão TX (-) diminui o nível. O botão CURSO (+) verifique a quantidade de piscadas do led

de 0 piscadas até 10 piscadas no LED. 0 para mínimo e 10 para máximo.

 Para verificar a condição da função, retire a alimentação da central, espere alguns segundos e volte a ligar na rede elétrica. Verifique o LED durante a inicialização: número de piscadas é igual ao nível de freio .
